Centre Cívic de Nous Barris

Arquitectes: Marcià Codinachs i Mercè Nadal

La ubicació especial d'aquestes dues petites peces urbanes sobre el segon cinturó més important de Barcelona a portat als dos arquitectes encarregats del projecte a prendre la decisió més natural possible: asimilar la tecnologia habitual de la enginyeria de ponts.

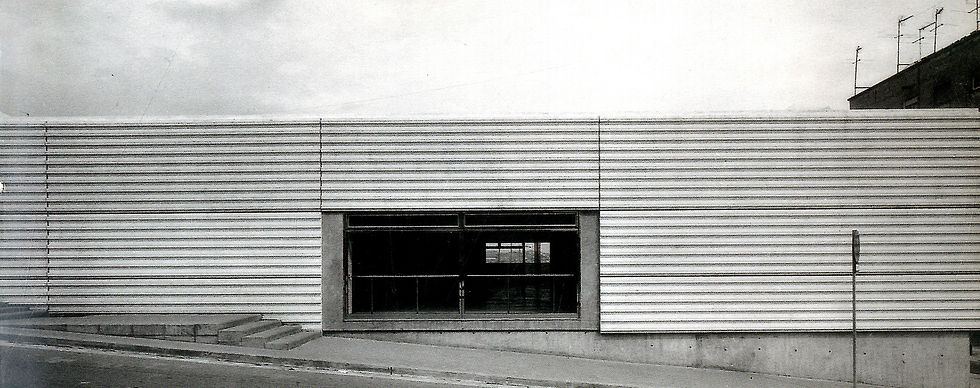

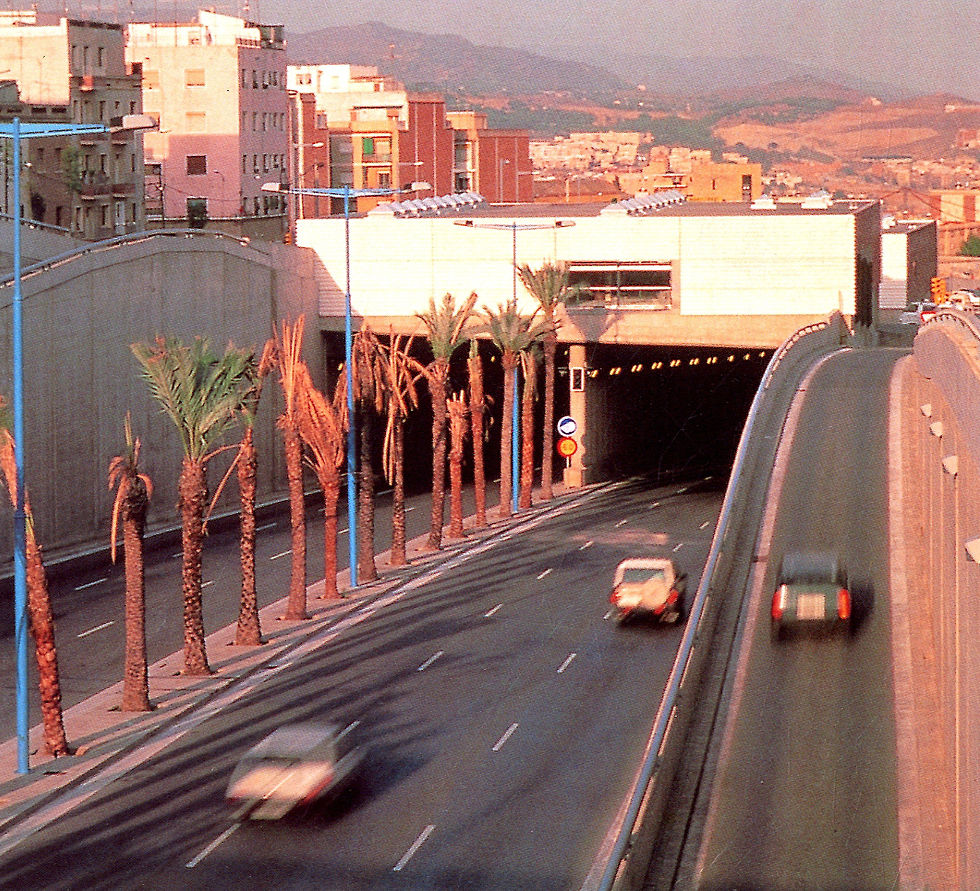

El centre cívic de Nous Barris es composa de dos edificis bessons i un parc col·locat sobre l'autopista.

proposta amb la qual es tracta d'armonitar la dolorosa ruptura que irremediablement crea l'apertura d'una via d'aquestes característiques a la ciutat.

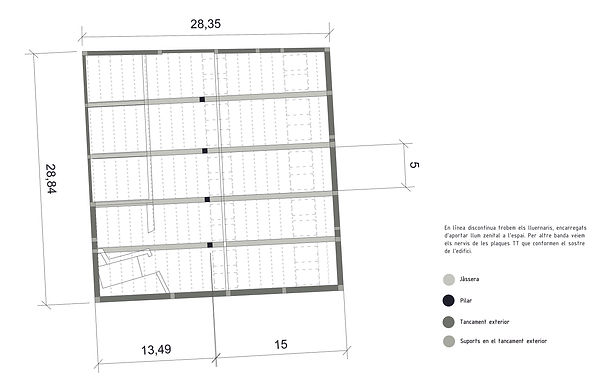

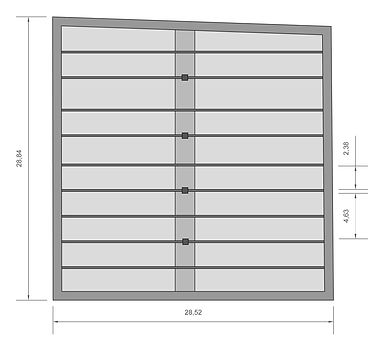

Planta constuctiva

Secció amb baixada de càrregues

ÀREA TRIBUTÀRIA = 5 · (6,75+7,5) = 66.25 m^2

El pilar rebrà: Pes propi coberta 400 kg/m^2 La planta de fonamentació rebrà: Paviment 80 kg/m^2

Sobrecàrrega de neu 50 kg/m^2 Sobrecàrrega d'ús 200 kg/m^2

450 kg/m^2 · 66,25 m^2 = 29813 kg rebuts pel pilar Sobrecàrrega d'envans 100 kg/m^2

Pes propi del pilar 400 kg/m^2 780 kg/m^2 · 66,25 m^2 = 51675 kg rebuts al pilar del forjat sanitari.

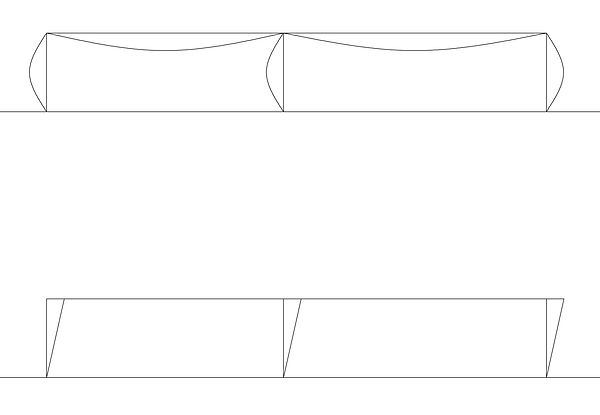

Deformada

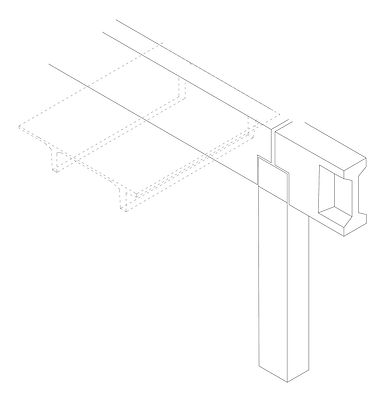

Axonometries amb detalls constructius

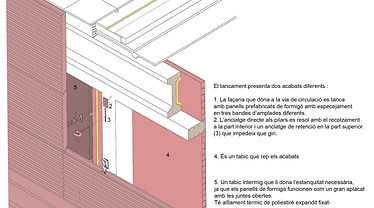

Detall constructiu de la coberta i del forjat

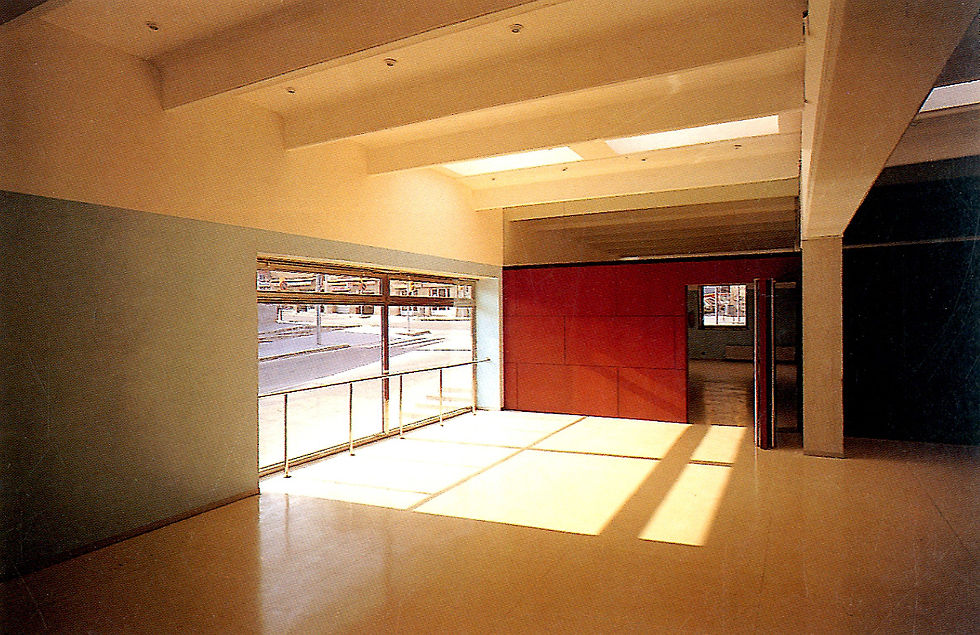

Jàsseres prefabricades d'un metre de cantell. Les quals tenen un petit allargament per la part superior per tal de recolzar-se en el pilar juntament amb un cantell IPE a pràcticament tota la jàssera per tal d'incrementar la inèrcia i disminuir el pes.

Les plaques doble T formen el sostre de l'edifici, placas de 2,5 metres d'ample i 5 metres de llarg. En el punt d'unió amb la jàssera, les plaques TT retallen els seus nervis per tal de recolzar-se en la jàssera.

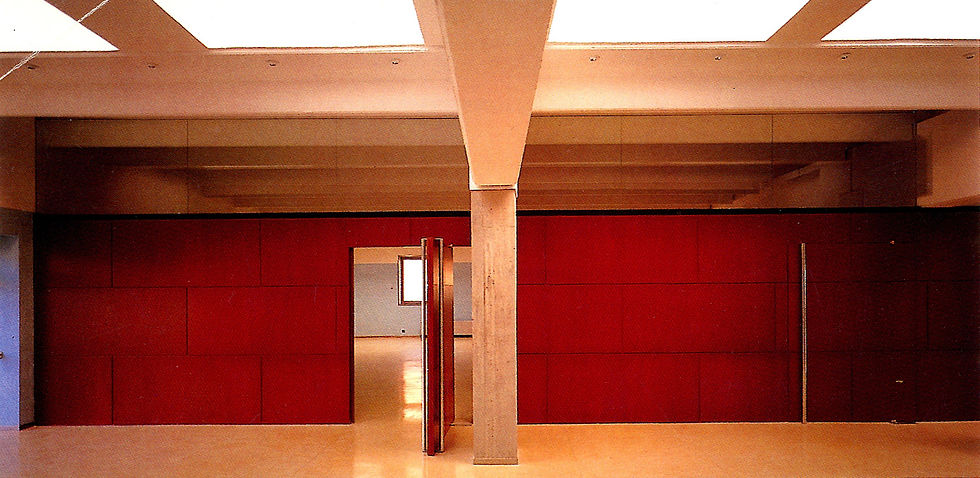

Pilar de formigó "in situ", el qual soporta la jàssera que crea el sostre. Aproximadament té unes dimensions de 55x55 centímetres, i s'encarreguen de cobrir llums de 12,5 i 13,5 metres.
